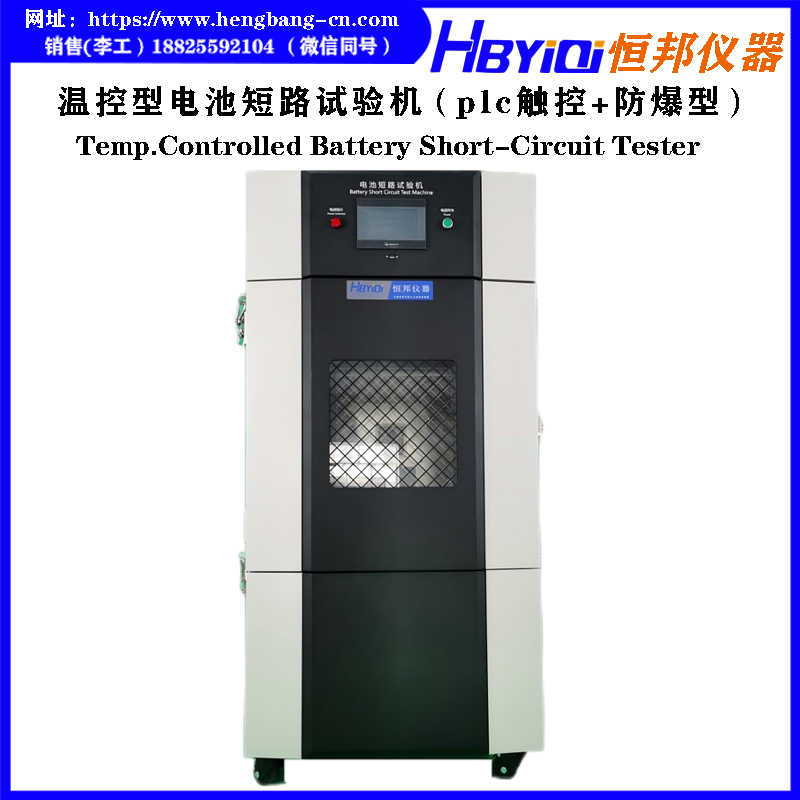

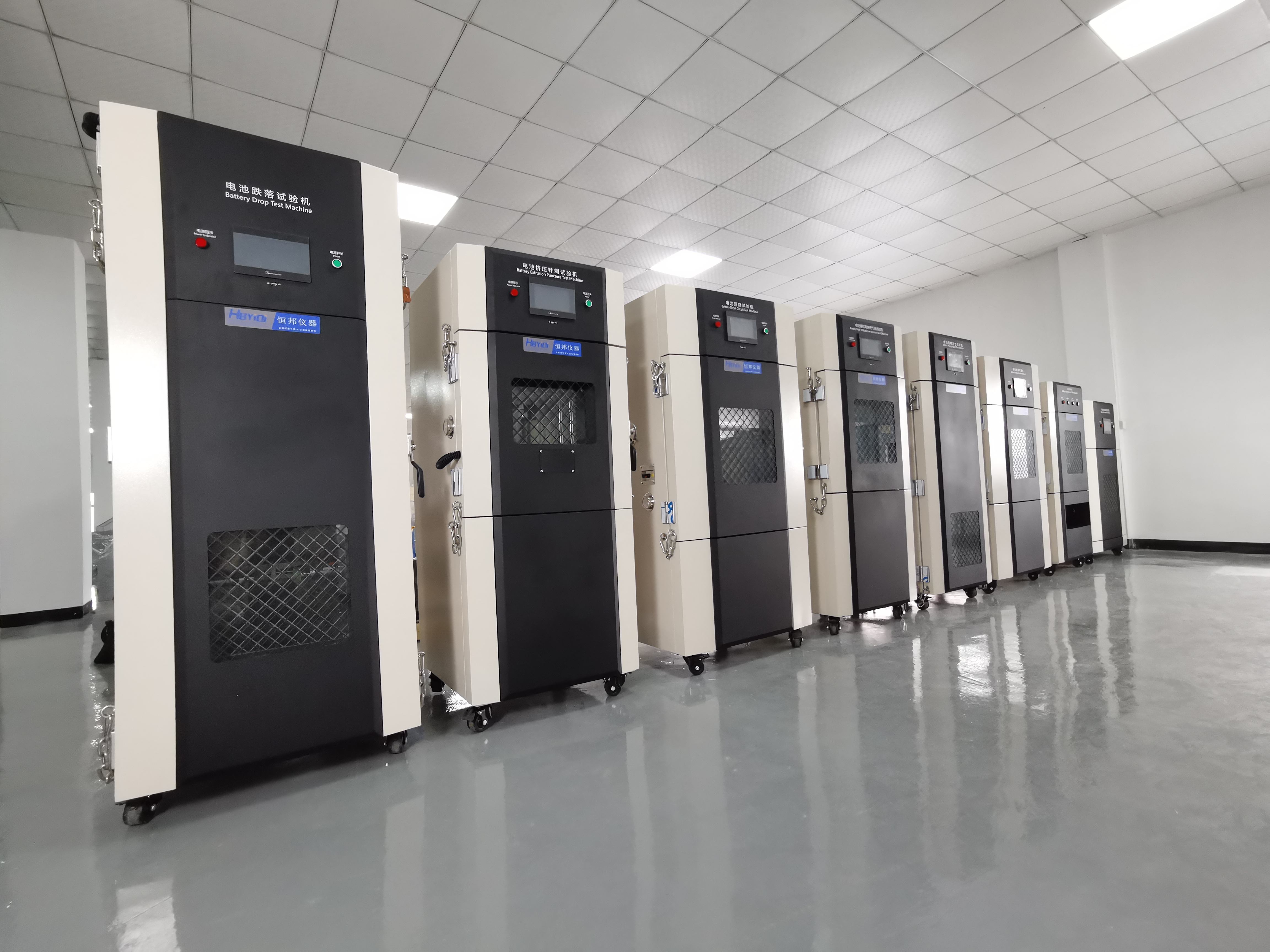

2.2 设备原理介绍

短路试验机采用 PLC 自动控制，模拟电池外部短路，满足 UL1642、UN38.3、IEC62133、GB/T18287、GB/T 31241-2014 等标准。采用正泰接触器作为开关元件,热继电器作为保护装置，断路器闭合时，使被测电池回路短路，强大的短路电流通过整个回路。电池表面温度、电压及经霍尔元件检测的电流信号经数据处理，送到计算机侧，软件连续记录电池电压、电流和表面温度变化。该短路实验机必须符合整个回路（包括断路器、导线和连接器件）电阻 80±20m Ω，回路能够承受峰值达到 200A 的短路电流。

可以选择短路停止模式：1.短路时间；2.电池表面温度；

2.3 设备主要特点及功能

2.3.1 本机采用 PLC 触摸屏控制系统,方便直观, 全自动恒温,温度迅速补偿功能.

2.3.2 超温保护,超负载自动断电系统

2.3.3 全新耐高温长轴马达

2.3.4 循环系统:强制水平送风循环

2.3.5 加热系统:PID+S.S.R

2.3.6 计时功能:温到设达所设定时间时，断电报警指示

2.3.7 试验箱体的测试区域为 1 个独立的测试区、测试区尺寸为W400xD400xH400 mm,测试区内箱采用不锈钢 SUS304 制作

2.3.8 试验箱体设置有排风系统。箱体顶部装有 1 个鼓风机排放测试区的烟雾

2.3.9 试验箱体前门采用加强设计，门左边装有外露式铰链,右边装强力门锁扣,有效的封锁门,铰链和锁扣采用加强的设备专用标准件。

2.3.10 防爆玻璃视窗贴防爆膜，加装防护钢网，双重保护；

2.3.11 照明功能，安装于视窗外部，反射到内箱，既可清晰看到内箱状况又保证照明灯的寿命与安全；

2.3.12 底部装 4 个脚轮，方便移动和固定。

3.2.IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组-便携设备用密封蓄电池好 蓄电池组的安全要求》

外部短路

A) 要求：正负极端子间短路不应引起着火或爆炸。

B) 测试方法：两组充满电的单体电池或电池组放置在55℃±5℃环境中。每个单体电池或电池组用外电路总电阻80±20mΩ 将正负极端子短路，单体电池或电池能短路

维持24小时或到外壳温度从最高温度降低20%，二者取时间最短的。

C) 接受准则：不起火，不爆炸。

3.3.GB38031-2020电动汽车用动力蓄电池安全要求（符合动力电池标准，需另选大机型）

外部短路

A) 试验对象为电池单体。

B)试验对象按7.1.1方法充电。

C)将试验对象正极端子和负极端子经外部短路10min.外部线路电阻应小于5±1mΩ.

D)完成以上试验步骤后，在试验环境温度下观察1h.

5.2 照明功能

门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态

5.3 安全防爆

5.3.1 门装有 20mm 厚度的钢化防爆玻璃，玻璃前面安装了一张活动的不锈钢丝隔网,增加安全性能。

5.3.2 门内部加焊了加强筋使门更加牢固增加强度

5.3.3 外部的链接铰链门锁采用高强度的标准配件.安全,方便安装与更换

5.3.4 泄压装置，设备后部开有泄压装置，300mm*300mm,泄压口内外安装分散型硅胶板；

5.4 监控摄像系统（选配）

1.测试局域装配高清摄像监控系统，并可远程控制，确保数据无误
2.储存通过有线或无线直接保存至电脑（所有带视频监控机器共用一台电脑）。

2.参数：

传感器：CMOS

像素：视频录制：高达 1080p 全高清视频拍摄

捕获幅面：1920 x 1080

视像解像度（分辨率）：1920 x 1080

最大帧数：30 帧/秒

接口：USB 驱动：免驱

（2）额定工作电流 1000A，装有采用串联磁吹纵隔板陶土灭弧罩灭弧系统；

（3）平面布置整体结构，电磁系统及主触头灭弧系统分别固定在安装底架上， 采用棱角转动的拍合式电磁系统及双绕组吸引线圈，在转动棱角上加装压棱装

置。主触头由紫铜制成。触点接触电阻低，反应速度快；

（4）接触器动作可靠，安全，寿命长，维修保养方便。

6.2 遥控控制器

（1）长距离无线控制；

（2）工作可靠，稳定，具有自锁和互锁功能，抗干扰能力强，寿命长；

6.3 电压测量

（1）测量电压：0-10V，保证试验精度；

（2）显示精度：F.S ±0.2% rdg ±1digit；

（3）动作方式：2 重积分方式

（4）采集速率：1s

1 通道

6.4 电流测量

（1）测量电流：0-1000A DC；

（2）显示精度：F.S±0.2% rdg±1digit；

（3）动作方式：2 重积分方式

（4）采集速率：1s

1 通道

6.5 温度采集

（1）0℃--500℃；

（2）温度传感器:热电偶

（4）采集速率：1s

2 通道

6.6 基本配置

（1）整套电池短路试验仪由直流接触器、温控箱、遥控控制器等组成；

6.7 显示控制方式

PLC 触摸屏控制

6.2 直流响应时间

≤5μs

6.3 最大短路电流

1000A

6.4 装置内阻

80±20mΩ

6.5 遥控距离

无固体阻隔 7m

6.6 机械寿命

30 万次

6.7 温度范围

RT+10℃ ~ +80℃（可调）

6.8 温度波动度

±0.5℃

6.9 温度偏差

±2℃

6.10 视窗尺寸

300 X 300mm(厚 20mm)

6.12 补风口

箱体左侧开有一个直径 50mm 补风口(也可用于测量电压等)

6.13 箱体底部

底下装有四个万向滑轮,可自由移动，并带有固定脚杯。

6.14 照明

箱体视窗装有照明灯

6.15 内箱尺寸

W400 X D400 X H400mm

6.16 外箱尺寸约

W700 X D750 X H1500mm

6.17 箱体材质

冷扎板烤漆

6.18 电源

AC 220V±10% 50HZ

6.19 功率

3.0KW

8.2 电阻 80±20mΩ

1 套

8.3 遥控器

1 个

8.4 大理石板

1 块

8.5 监控系统（选配）

1 套

8.6 操作说明书

1 本

序号

配件名称

型号

品牌

1

控制系统：

    HB

广东恒邦

2

控制器：

      FX-30MR

广东恒邦

3

漏电开关：

     NXBLE32

 浙江正泰

4

交流接触器：

     NXC-09

 浙江正泰

5

中间继电器：

      MJ14

 浙江正泰

6

开关电源

     LRS-150-24

台湾 明纬

7

行程开关：

     TZ8108

台湾天得

8

风机：

      60W

 东莞雨田

9

按扭：

      LB38

江阴

10

加热器

      C500

广东恒邦

11

短路器：

      CJ20

 人民电器
