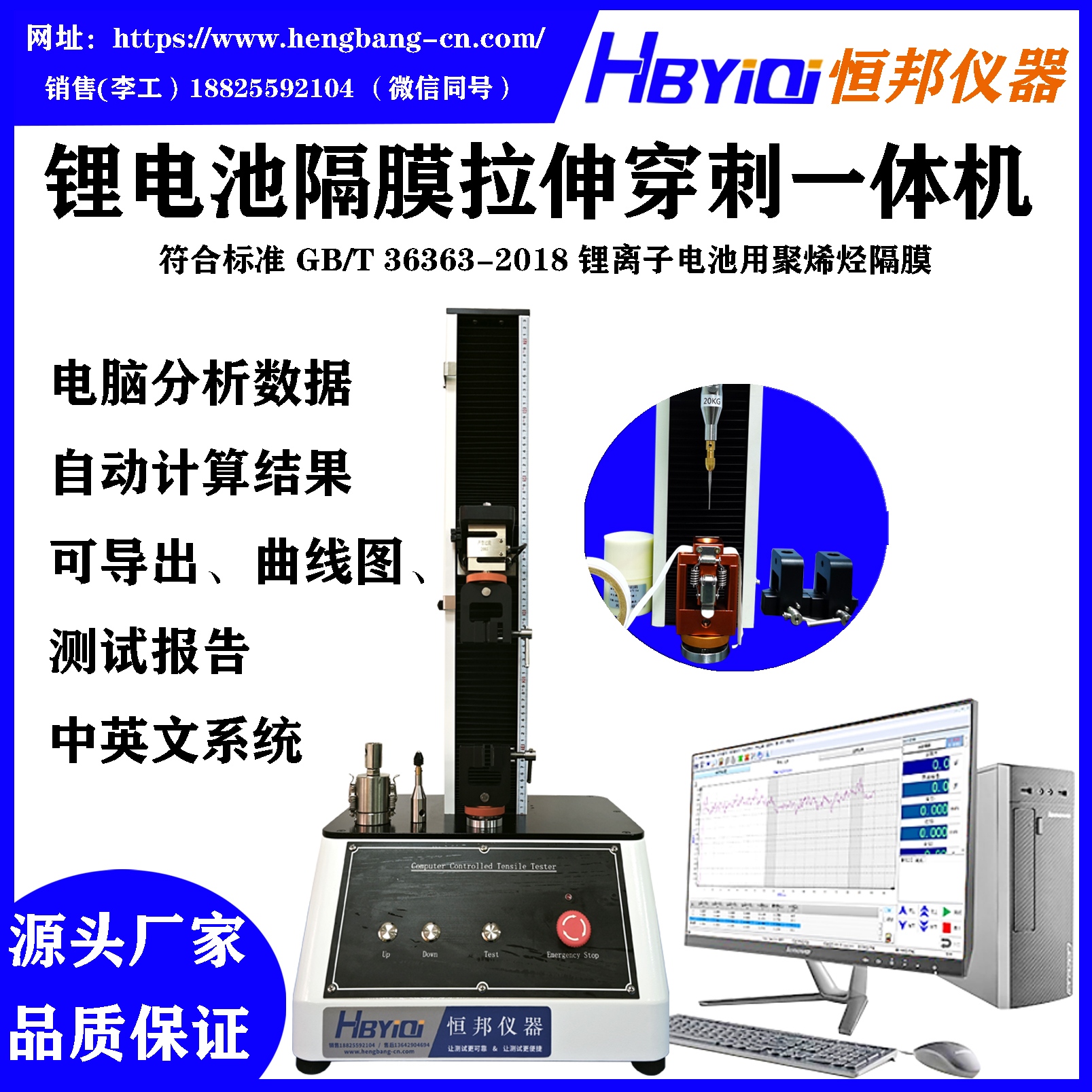

 新厂： 产品名称：隔膜拉伸穿刺试验机（电脑式软件控制）

 产品型号：HB-GM-B01-S1-LSCC

品 牌：恒邦仪器 HBYIQI 感谢您对我公司产品的关注！我们将为您量身定做适合贵公司产品的试验方案、制造试验设备及 夹具、提供与国际接轨的试验技术以及强大的售后保障体系。

制作单位：广东恒邦检测仪器设备有限公司 承办人：李工 联系方式：0769-89987661 Mobile: (0)18825592104 Http//:www.hengbang-cn.com E-mail:hengbangyiqi@126.com设备参考图片：

 产品简介： 试验机采用电脑控制，专业应用于电池隔膜拉伸强度/断裂伸长率/穿刺强度等试验，其测试原理是将样品安装 在固定夹具上，以规定的速度拉伸或穿刺样品，通过测得的力值来评估注产品拉伸强度，穿刺强度。

本机采用高精度力值传感器，通过微电脑测控技术，精密滚珠丝杆传动，高效静音马达驱动，具有测试简便， 力值精准，速度恒定，造型美观，运行平稳安静等诸多优点。 夹具配件 图 片 隔膜拉伸治具(标配 1 套） 用途：隔膜拉伸强度测试 隔膜穿刺治具(标配 1 套）

用途：隔膜穿刺强度测试 15mm/25mm 取样板(标配 1 个） 用途：拉伸样条取样 500g 校准砝码(标配 1 个） 用途：校准仪器- 4 - 参照标准 GB/T 36363-2018 锂离子电池用聚烯烃隔膜 可测项目：  隔膜拉伸强度/断裂伸长率。  穿刺力/穿刺强度。 主要参数： 容 量：100N(可选 10、20、50、100、200、500N) 分 解 度：0.001N（1/500,000) 精 度：≤±0.5%（0.5 级） 测试行程：500mm 显 示：中文及英文，电脑屏显示 测试速度：0.01～500.00 mm/min 可任意设定 位移显示：0.001mm 速度精度：±1% 功 率：200W 外形尺寸：400×450×1250mm 重 量：35KG 电 源：AC220V,50HZ,1A

标准配置： 主 机：1 台 测试夹具：穿刺夹具 1 副（3 根穿刺针），拉伸夹具 1 副； 15mm/25mm 取样板：1 个 校准砝码：1 个 台式电脑：1 套 电 源 线：1 条（220V 10A) 使用说明：1 本 测试软件：1 份 数 据 线：1 条 产品特点： 采用 windows 工作平台，参数设定全部以对话框的形式处理，操作简单。 电脑液晶屏显示，实时力值、峰值、速度、测试次数、力值曲线多图直观显示。 设计人性化，操作简单易行。 全电脑模式操作。 仪器存储：无限次测试结果，可删除任意一组或多组。 打印输出：连接电脑通过普通 A4 纸打印机输出。 力量单位：N、kN、kgf、gf、lbf 可选。 位移单位：mm、cm、in 可选 强度单位：Pa、kPa、Mpa、kgf/cm2、lbf/in2 可选。 保护措施：超行程保护，超力值保护，超时间保护，外限位保护等多等保护方法。 高灵敏度，瞬时判定断裂并能自动停机 全中文或英文直观显示，适合国内外使用！ 测试、上升、下降、回位速度任意输入设定，精准控制。 测试完成自动快速回位，避免长时间等待，加快测试效率。 测试结果：测试完成自动记录并保存，无须手工存储。多测试项目，多单位可选，满足多种测试标准。 精度高:采用高精度 S 型传感器，最大精度可达 0.25%。 内置专用校准模式，便于第三方计量校准机构对仪器进行校准认证。 产品硬件优点： 台湾 TBI 高精度滚珠丝杆传动，高效、耐用，直线度高。 高性能电机，噪音低，振动小，使用寿命长。 优质 S 型合金钢传感器，精度高，抗外力、抗超载能力强。 机器外箱采用 A3 钢板+铝型材外罩，静电喷粉吸塑涂装，造型美观大方。 电脑配置要求： WINDOWS XP 、WINDOWS 7 32 或 64 位。 硬盘 ≧240G 内存 ≧4G 带 RS232 接口或 USB 接口 锂电池隔膜耐穿刺强度测试方法： 将直径为 10mm 的试片安装在样膜固定夹环上，然后用直径 1.0mm，直径顶端半径为 0.5mm 的钢针，以（50± 5）mm/min 的速度去顶刺，读取钢针穿透试片的最大负荷。测试片数 5 个以上，取其算术平均值。穿刺强度试 验装置如下图所示： 锂电池隔膜拉伸强度测试方法： 将隔膜沿机器方向裁成 A4 纸的大小，然后将裁成 A4 纸大小的隔膜放到裁割机上面裁成条状，宽度为 15mm。 在裁成条状的隔然后膜上面 250px 的间距处画上标线，然后将隔膜夹在万能测试仪上面，输入参数 A、15mm 等 等之后，开始测量。当隔膜被拉断之后就会显示出拉伸强度。读出拉伸强度.
