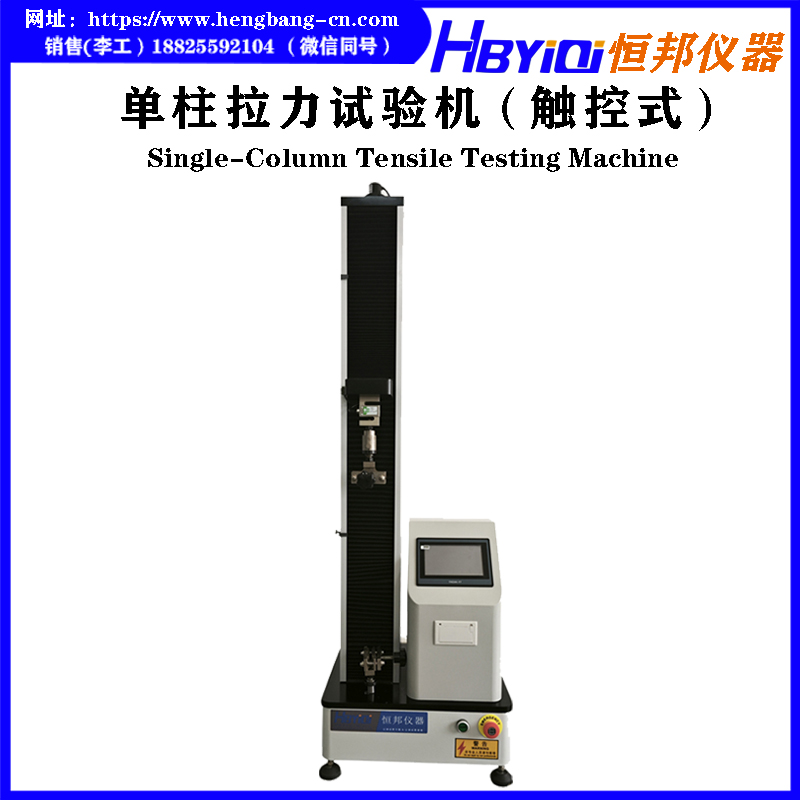

型号HB-B02-A

产品介绍

电脑式拉力试验机是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机，适用于金属、橡胶、塑料、弹簧、木材、编织物、丝线、薄膜、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、背板材料、无纺布、纸张纤维、等产品的拉伸、弯曲、抗压、剥离、变形、撕裂、热封、粘合、穿刺力等性能测试。等多种力学测试项目。

技术参数

符合标准

   依照国家标准GB2792-2014之规定设计制造，另符合GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BS EN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M等多项国内国际测试标准。

产品优点

1、采用智能触屏控制器或液晶数显控制器工作平台，参数设定全部以对话框的形式处理，操作简单。

2、显示实时力值、峰值、速度、测试次数、直观显示。

3、设计人性化，操作简单易行。

4、仪器存储：40次测试结果，可删除任意一组或多组。

5、打印输出：连接微型热敏打印机输出。

6、力量单位：N、kN、kgf、gf、lbf可选。

7、位移单位：mm、cm、in可选

8、强度单位：Pa、kPa、Mpa、kgf/cm2、lbf/in2可选。

9、保护措施：超行程保护，超力值保护，超时间保护，外限位保护等多等保护方法。

10、高灵敏度，瞬时判定压溃并能自动停机

11、全中文或英文直观显示，适合国内外使用！

12、测试、上升、下降、回位速度任意输入设定，精准控制。

13、测试完成自动快速回位，避免长时间等待，加快测试效率。

14、测试结果：测试完成自动记录并保存，无须手工存储。

15、多测试项目，多单位可选，满足多种测试标准。

16、精度高:采用高精度S型传感器，最大精度可达0.5%。

17、内置专用校准模式，便于第三方计量校准机构对仪器进行校准认证。

18、台湾TBI高精度滚珠丝杆传动，高效、耐用，直线度高。

19、高性能电机，噪音低，振动小，使用寿命长。

20、优质S型合金钢传感器，精度高，抗外力、抗超载能力强。

21、机器外箱采用A3钢板，静电喷粉吸塑涂装，造型美观大方。

结构及工作原理

1.结构：
1）全电脑剥离试验机采用双柱型龙门式结构，向上：拉伸，向下：压缩、弯曲；
2）高精度精密滚珠丝杠：驱动中横梁上下移动，传递负荷；
3）同步齿形带行星减速系统：带动丝杠转动加载。

2.工作原理：
   高性能电机和高精度滚珠丝杠带动活动横梁上、下移动，施加载荷，完成各种试验。
3.测量系统：
    负荷、变形和位移三闭环控制，见如下示意图。

 1) 负荷测量：

    采用进口高稳定度、高精度应变式进口负荷传感器，配备测量控制器，传感器的负荷测量范围均分为400000个码字，确保测力精度优于示值的±0.5%，如有特殊要求，可同时标定多个传感器，实现宽范围的负荷测量 ，且能实现应力、应变、位移全闭环控制。

2) 变形、位移测量：

a. 小变形（断裂伸长率小于50%）测量采用电子引伸计和A/D转换电路实现，测量精度±0.5% ，分辩率为0.001mm。如有特殊要求，可同时标定和识别多只电子引伸计（用于金属材料，选配）；

b. 大变形测量装置可对塑料、橡胶等材料的断裂伸长率进行测试，另可选配高低温箱等附属装置(用于橡胶材料，选配）；

c. 活动横梁位移测量采用日本高精度光电编码器，采用交流高速控制系统，调速方式为计算机控制任意设定，及手动设定活动横梁行程，精度为±0.5% ，分辨率为0.001mm。

4．传动系统：
    采用器高精度、高响应频率的步进电机或伺服电机，通过同步齿形带带动丝杠转动加荷，保证传动系统运行效率高、噪音低， 传动平稳，传动精度高，工作寿命长，并保证速度精度在±0.5%以内。
5．主机框架：
    采用立柱固定上横梁及工作台面构成框架结构，由一根高精度预应力无间隙的滚珠丝杠驱动中横梁上下移动，传递负荷，结构合理，刚性及稳定性好，在高速加载下加载平稳，使用寿命长，豪华圆弧一次成型外壳，应力分布更均匀，且美观大方。
6．程序控制系统：
    采用智能触屏控制器或液晶数显控制器，完成整个试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能，配有试验机专用测试软件，可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参数，并对试验数据进行统计和处理，然后输出试验报告。

测试软件介绍

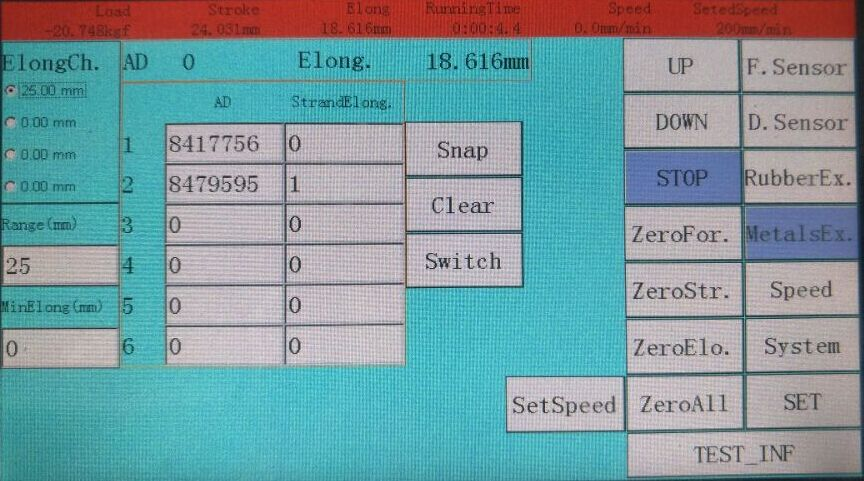

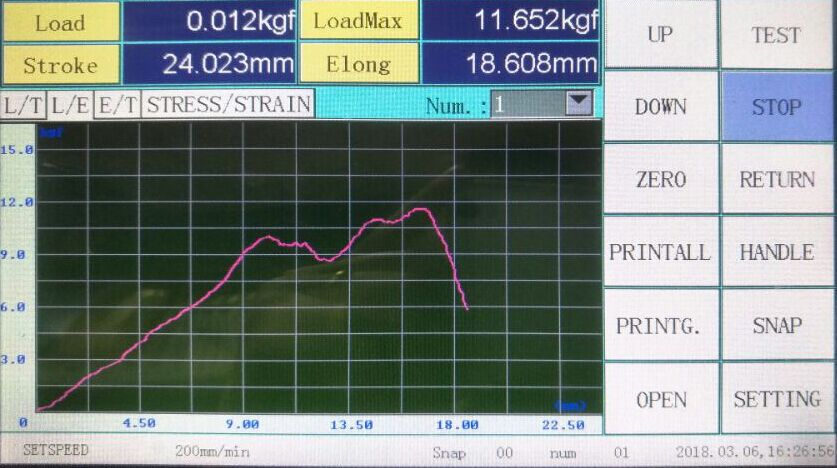

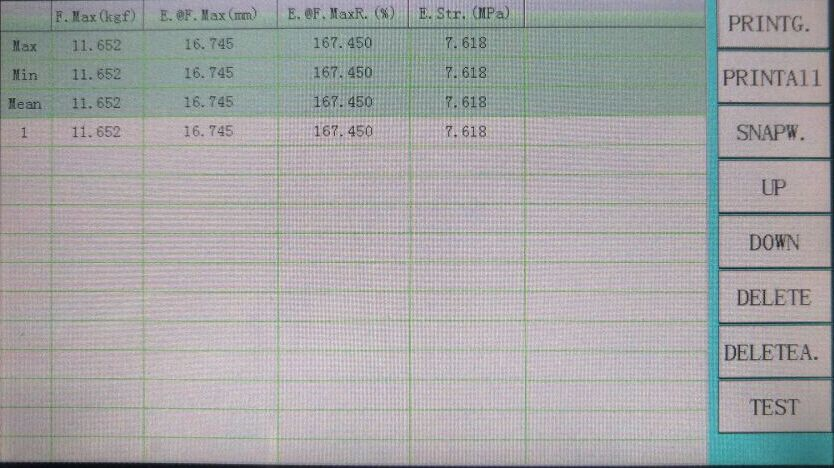

测试主界面

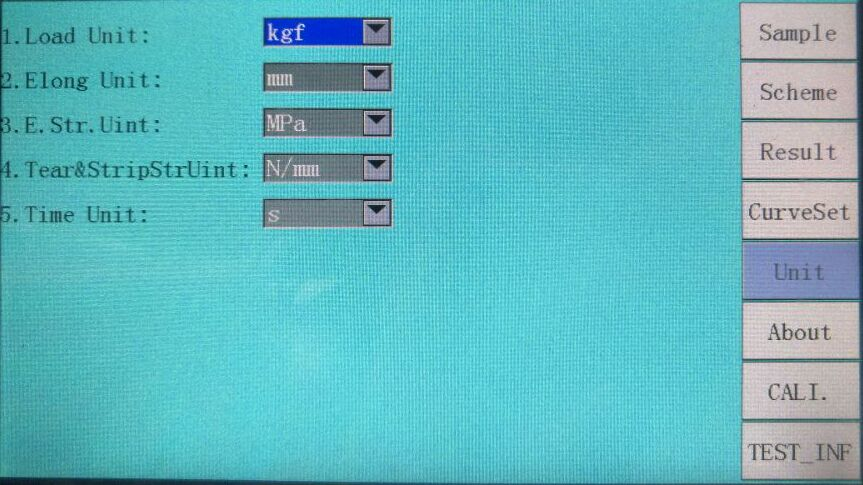

测试方法设定界面



试样资料设定界面



主要配件
1.动力采用步进电机或者伺服电机其优点是结构紧凑，回程间隙小、精度高，使用寿命长，额定输出扭矩可以做的很大。

2.采用高精度台湾上银研磨级（如下图）双螺母滚珠丝杆，回差、磨损、精度、变形比传统单螺母的好，工作寿命更长，加载平稳无间隙，长期稳定性好且节能。

3.圆弧形同步对称驱动减速系统：专业定制型圆弧同步对称减速系统、低噪音、高效率、传动精确平稳。

4.高精度荷重元，采用国内和世界名牌。

测试夹具

为实现本机强大的试验功能，除随机提供基本配置拉伸夹具外，还有用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种材料等试验的夹具，具有互换性，用户可根据自己的需要选购。

以上设备参数仅供参考，最终解释权归本公司所有。
