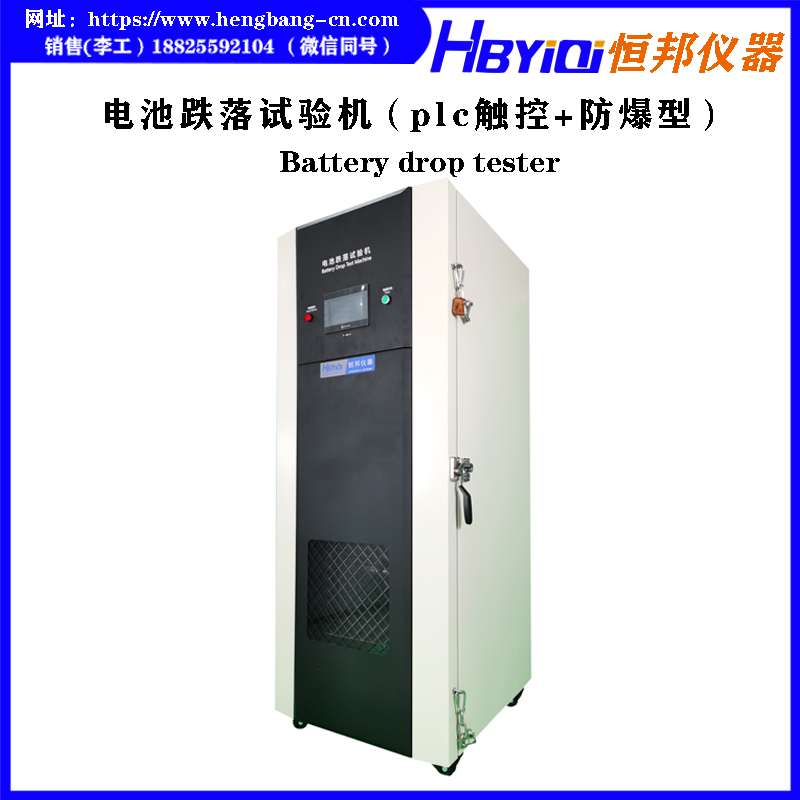

电池跌落试验机（经济型）

发布时间: 2022-02-21 09:14

本机适用于各种小型消费类电池、电子制品及零部件之自由落下试验。

圆柱型和纽扣型电池两个端面各跌落一次，圆柱面跌落两次，共计进行四次跌落试验；方型和软

包装电池每个面各跌落一次，共进行六次试验。

接收标准：电池应不起火、不爆炸。

一. 产品品牌名称型号：

1.1 品牌：恒邦仪器HBYIQI

1.2 产地：东莞

1.3 名称：电池跌落试验机（经济型）

1.4 型号：HB-DC01-A

二. 概述：

本机适用于,锂电池,等小型消费类电子电池制品及零部件之自由落下试验。

三.符合标准：

容量	跌落高度
1000mAh以上	1.0m
1000mAh及以下	1.5m
对于如手持式电子设备等预定使用高度高于1.0m的便携式电子产品供电的容量超过 1000mAh的样品，其跌落高度应为1.5m。

包装电池每个面各跌落一次，共进行六次试验。

接收标准：电池应不起火、不爆炸。

3.2.IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组-便携设备用密封蓄电池好蓄电池组的安全要求》

A) 要求：单体电池或电池组自由跌落（例如从台面顶部）不应引起着火或爆炸。

B) 测设方法：每个充满电的单体电池或电池组从 1.0m 高度自由跌落到水泥地面 3 次。单体电池或电池组在跌落时，应保证每个随机方向均受到成冲击。测试完后，样品应当至少放置一个小时后再进行视觉检查。

C) 接受准则：不起火，不爆炸。

3.3GBT-31485-2015电动汽车用动力蓄电池安全要求及试验方法（符合动力电池标准，需另选大机型）

跌落试验按照如下步骤进行：

a)单体蓄电池按6.1.3方法充电；

b)单体蓄电池正负端子向下从1.5m高度处自由跌落到水泥地面上；

c) 观察1h.

GBT36972-2018电动自行车用锂离子蓄电池中（符合动力电池标准，需另选大机型）

6.3.8 自由跌落

按6.3.1规定的方法准备后，将电池组放置在高度（最低点高度）为1000mm的位置，以X,Y,Z

三个方向自由跌落到水泥板面上各一次。测试结束后目检电池组外观。

四、控制说明：

4.1 动力源

通过电机带动滚珠丝杆传动；

4.2 控制方式

PLC 触摸控制,可触摸手动输入控制的高度,以及高度单位……等,测试时可显示实

际的测试结果,相对应的测试数据；

五、辅助功能：

5.1 排烟功能	测试产生的烟雾废气可通过顶部的鼓风机通过管道排放到室外
5.2 照明功能	门外部装有 LED 灯,节能高亮度,方便观察测试区电池测试时的状态
5.3 安全防爆	5.3.1 门装有 20mm 厚度的钢化防爆玻璃，玻璃前面安装了一张活动的不锈钢丝隔网,增加安全性能。
	5.3.2 门内部加焊了加强筋使门更加牢固增加强度
	5.3.3 外部的链接铰链门锁采用高强度的标准配件.安全,方便安装与更换
	5.3.4 箱体底部后上方安装泄压装置，当压力到达压力开关的压力时，压力门打开自动泄压。
