品牌名称型号：

1.1 品 牌：恒邦仪器HBYIQI

1.2 产 地：东莞

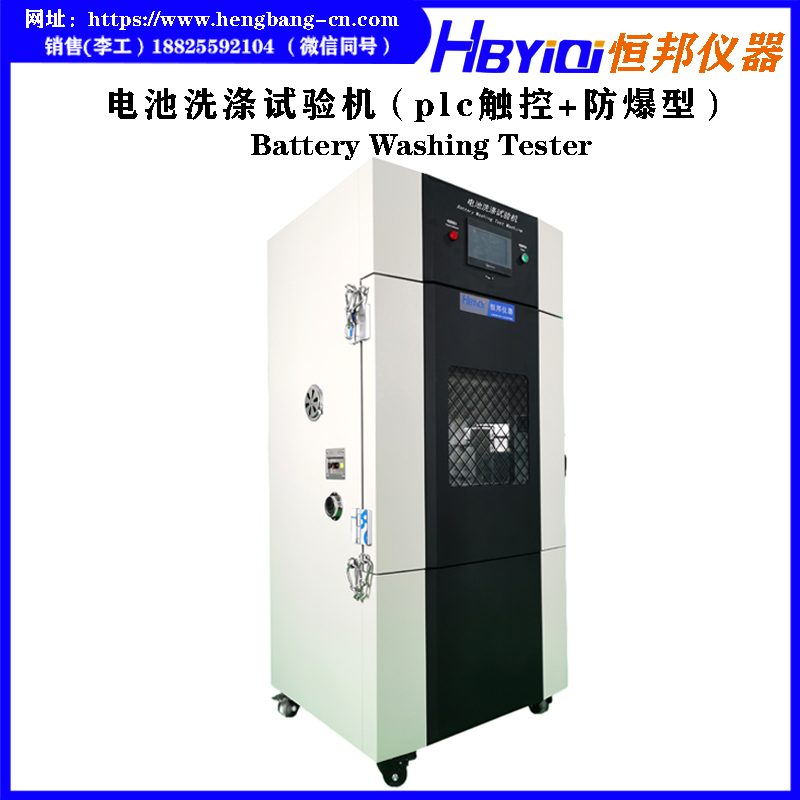

1.3 名称：电池洗涤试验机（触控型）

1.4 型号：HB-DC10-B

产品概述：

电池洗涤试验机架体设有测试箱体，测试箱体的下部设有洗涤箱，测试箱体内设有转动桨，测试箱体内侧面设有烘干装置，转动桨的输入端连接驱动电机，洗涤箱为可升降结构的箱体，洗涤箱上升与测试箱体的上边沿形成一个密封腔体，架体上设有控制面板与水箱，洗涤箱通过管道与水箱导通，其结构设计科学，解决了电池洗涤完全靠人工分步进行，大大的缩短了测试时间，提高了测试精度，省时又省力。

本试验机适用于以下电池或电池组

1、手持式电子产品用锂离子电池组

2、可能置于口袋中携带或使用的便携式电子产品用的锂离子电池组

3、其他便携式电子产品用可置于口袋中携带的电池组

4、安装非用户更换型电池/电池组的手持式电子产品等的洗涤试验

满足标准：

GB 31241-2014  　   《便携式电子产品用锂离子电池和电池组安全要求》

技术参数：

1、控制方式：PLC触摸屏控制；

2、驱动方式：伺服电机驱动；

3、溶液温度范围：常温~80℃（可调），常用温度为45±2℃；

4、试验转盘外径：Ø500±10mm；

5、试验内桶直径：650mm；

6、试验内桶深度：600mm；

7、转盘转速：1-850r/min可调；

8、内箱材质：SUS#304不锈钢；

9、外箱材质：冷轧钢板烤漆处理；

10、测试时间：0-9999H/M/S 可调；

11、控温方式：P.I.D控制；

12、洗涤溶液：配置pH值为11.0±0.1的溶液（可使用质量分数为0.004%的NaOH溶液），并将溶液加热至（45±2）℃；

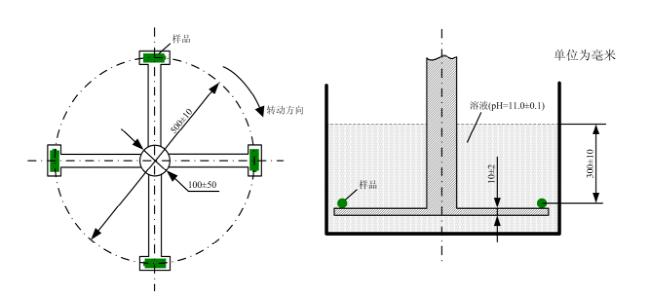

13、浸   泡：将样品固定在转动装置（洗涤桨）上，然后将样品放置在溶液中（电池中心距液面高度为300mm±10mm）浸泡0.5h，试验过程中保持溶液的温度为（45±2）℃；

14、外形尺寸： 1200x1150x1880 mm （宽x深x高）；

15、设备重量：230kg

16、电源：AC220V

17、功率：6KW

设备使用条件:

1、实验室温度范围0～35℃；

2、相对湿度：不大于85%；

3、大 气 压：86～106Kpa周围无强烈振动；

4、无阳光直接照射或其它热源直接照射；

5、使用电源条件： 三相五线制电源，可靠接；

设备基本组件清单：

设备出厂配置清单：

1、试验机主机：  1台

2、安装布局图：  1份

3、电器原理图：  1份

4、使用说明书：  1份

5、备维护保养指导书： 1份

6、控制器说明书：  1份

安装调试及培训：

1、安装调试：

1）、设备抵达需方现场后，供方派遣安装调试人员进行设备的安装及调试。

2）、需方应指定相关的人员协助进行设备的安装及调试工作，并提供必要的工具。

2、 培训内容包括：

1）、设备安全防护常识；

2）、设备的工作原理及总体结构；

3）、设备的操作和注意事项；

4）、设备运行故障模式分析及故障排查；

5）、设备的日常维护及备件更换操作技能。

设备运行故障率：

1、设备运动率：99%

2、设备故障率：1% ；

3、设备故障仅指：在正常维修维护情况下，由于设备自身质量问题造成的设备无法运行或精度降低；由所有其它原因造成的设备故障不计。
