产品品牌名称型号：

1.1 品 牌：恒邦仪器HBYIQI

1.2 产 地：东莞

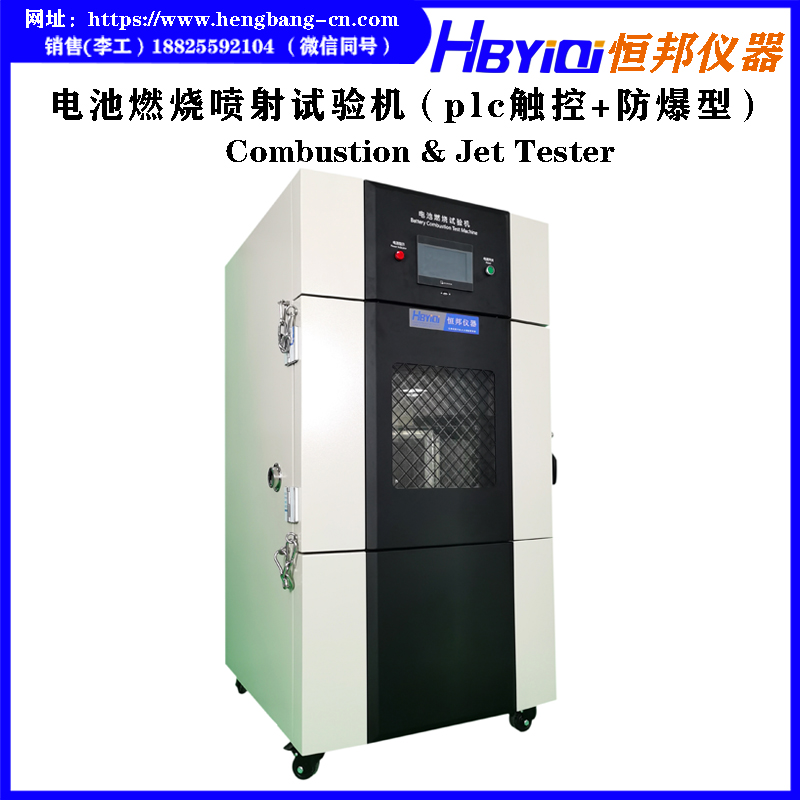

1.3 名称：电池燃烧试验机（触控型）

1.4 型号：HB-DC08-B

产品概述：

本机适用于锂电池（或电池组）耐燃性试验。在一实验平台上钻一直径为102mm的圆孔，并在圆孔上放置一钢丝网，将被测电池置于钢丝网筛上，在试样周围安装一个八角形的铝丝网，然后点燃燃烧器，对试样进行加热直至电池爆炸或电池烧毁为止，并对燃烧过程进行计时。

满足标准：

GB/T 31241-2014  　 《 便携式电子产品用锂离子电池和电池组安全要求》

UL 1642:2012       《锂电池标准》

UN38.3(2012)      《关于危险货物运输的建议书—试验和标准手册》第三部分

IEC62133-2012     《含碱性或非酸性电解液的蓄电池及蓄电池组 的安全要求》

技术参数：

1、内箱尺寸：750x750x500mm（宽x深x高）；

2、设备外形尺寸：900x900x1300mm（宽x深x高）；

3、内箱材质：SUS201不锈钢板，厚度1.2mm；

4、外箱材质：厚1.5mm 冷轧钢板板烤漆处理；

5、观察窗：尺寸为250x250mm两层钢化玻璃，透明视窗装有不锈钢网；

6、排烟口：直径为100mm，位于箱体后侧；

7、泄压口：开口尺寸200x200mm，位于箱体后侧，当试样爆炸时，泄压口弹开将压力卸掉；

8、箱门：单门左开，箱门装有安全限位开关、侧面装有防爆链，关上箱门才可以操作该设备，

保证人员安全；

9、控制方式：PLC触摸屏控制

10、本生灯：管口内径为 9.5mm，长约100 mm

11、燃烧时间：0-99H99，H/M/S单位可切换

12、试验圆孔直径：102mm

13、试验网筛规格：由直径为0.43mm的不锈钢钢丝编织成美英寸含有20个网格的网筛

14、火焰到网筛高度：38mm

15、八角网罩宽度：每对面间距离为24″（610mm），八边形，八面为活动型方便更换和拆卸

16、八角网罩高度：12″(305mm)

17、八角罩材质：铝网，由直径为0.25mm的铝丝编织成每英寸含有16-18网格的网组成

18、燃烧气体：甲烷或液化石油气（客户自备）

19、设备重量：160kg

20、电源： AC220V

21、功率：200W

22、监控摄像系统（选配）

设备安装环境：

1、环境温度：0-50℃；

2、相对湿度：45-85%RH；

3、大气压力：86～106KPa；

4、无阳光直接照射或其它热源直接辐射；

5、周围无强烈振动；

出厂配置清单：

1、试验机主机： 　   1台

2、八角罩：　　　　  1个

4、放置试样钢丝网：  1个

5、盖板：　　　　　  1个

6、燃气管：　　　　  1条

8、产品说明书：      1份
