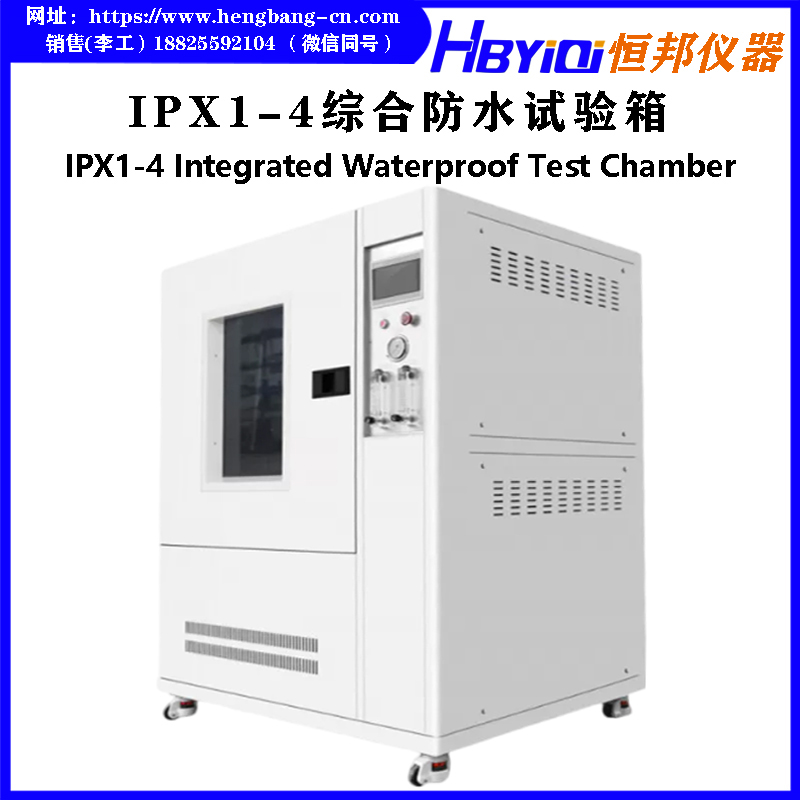

IPX1-4综合防水试验箱
发布时间: 2026-03-09 10:51
该设备适用于进行产品的IPX1、IPX2、IPX3、IPX4防水等级测试。
主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。
品 牌：恒邦检测仪器HBYIQI
设备名称：IPX1-4综合防水试验箱
符合相关标准测试要求或等效要求：IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》；
lGB4208-2017 《外壳防护等级(IP 代码)》；
GB7000.1《灯具 第一部分：一般要求与试验》；
设备用途：
该设备适用于进行产品的IPX1、IPX2、IPX3、IPX4防水等级测试。
主要作用是用于电子电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。
机壳防水等级：
机壳提供的防水等级(IP 代码) | ||
等级 | 简要描述 | 定义 |
IPX0 | 没有防护 | / |
IPX1 | 对垂直下落水滴的防护 | 垂直下落水滴向机壳没有有害影响 |
IPX2 | 当机壳向上倾斜 15° 时， 对垂直下落水滴的防护。 | 当机壳由任何一边向上倾斜 15°时，垂直下落的水滴将没有有害影响 |
IPX3 | 对±60°淋溅水的防护 | 淋溅水由垂直方向向任何一侧倾斜直到 ±60°喷向机壳没有产生有害影响。 |
IPX4 | 对任意方向淋溅水的防护 | 喷射水由任意方向±180°喷向机壳没有有害的影响 |
IPX5 | 对喷水的防护 | 水枪由任何方向射向机壳，不产生有害影响 |
IPX6 | 对强烈喷水的防护 | 高压水枪由任何方向射向机壳，不产生有害影响 |
IPX7 | 对暂时浸泡影响的防护 | 当机壳在标准压强和时间条件下，暂时浸泡水中，进水量不可能产生有害影响 |
IPX8 | 持续浸泡影响的防护 | 在制造者和用户协商的条件下，该条件将比特征数字7的条件严酷，机壳持续浸入水中，进水量将不可能产生有害的影响 |
IPX9K | 高温高压水枪的防护 | 四个喷嘴沿标准图纸角度分布(0°、30° 、 60°、90°)冲淋水温可高达80℃C土5°C。 |
技术参数：
HB-FS-IPX1-4-R200 | HB-FS-IPX1-4-R400 | HB-FS-IPX1-4-R600 | 定制款 | |
内箱尺寸cm | W50*D50*H65 | W90*D90*H105 | W130*D130*H145mm | 定制款（双方商议） |
外箱尺寸cm | W95*D68*H150mm | W135*D112*H177mm | W175*D380*H215mm | 定制款（双方商议） |
设备净重kg | 约100kg | 约230kg | 约380kg | 定制款（双方商议） |
转台参数（样品台） | ||||
转台直径 | ￠200mm | ￠400mm | ￠600mm | 定制款（双方商议） |
转台最大承重 | 20KG | 30KG | 50KG | 定制款（双方商议） |
转台升降高度 | 150-250 mm （台面离底距离） | 450-750 mm （台面离底距离） | 650-1000 mm （台面离底距离） | 定制款（双方商议） |
转台可倾斜度 | 0°或15°（水平方向） | |||
转台速度 | 1 -5r/min（精准可调） | |||
转台转动方式 | 一直正转 / 正反转交替 / 间歇转动 | |||
测试时间 | 0-999 min | |||
IPX1、IPX2淋雨部分-技术参数 | ||||
滴雨板面积 | 200*200mm | 600*600mm | 800*800mm | 定制款（双方商议） |
IPX1、IPX2 喷孔尺寸 | 直径0.4mm
| |||
滴水孔间距离 | 20*20 mm | |||
降雨量 | 1mm/min（IPX1）/ 3mm/min（IPX2） | |||
流量调节方式 | 手动调整 | |||
滴雨板升降方式 | 不可升降（固定式） | 不可升降（固定式） | 不可升降（固定式） | 定制款（双方商议） |
IPX3、IPX4淋雨部分-技术参数 | ||||
摆管半径尺寸 | R200mm | R400mm | R600mm | 定制款（双方商议） |
摆管流量 | （IPX3）0.56L/min±5%； （IPX4）0.84L/min±5%； | （IPX3）1.1L/min （IPX4）1.8L/min | （IPX3）1.8L/min±5%； （IPX4）2.6L/min±5% | 定制款（双方商议） |
喷水孔径尺寸 | 0.4mm | |||
喷水孔径间距 | 50mm | |||
摆管内径 | 15mm | |||
摆管角度 | （IPX3）120º /（IPX4）350º/或自定义设定 | |||
摆管摆动速度 | 240°来回4S / 720°来回12S（精准控制）/或自定义 | |||
电气参数 | ||||
设备电源 | 220V±10%,50Hz | 220V±10%,50Hz | 380V±10%,50Hz | 定制款（双方商议） |
试验样品电源 | 220V±10%,50Hz | 220V±10%,50Hz | 220V±10%,50Hz | 定制款（双方商议） |
设备功率 | 1.0KW | 1.0KW | 3.0KW | 定制款（双方商议） |
安全保护功能 | 漏电保护、缺水保护、短路保护 | |||
设备特点：
| l 适用于进行产品的IPX1、IPX2、IPX3、IPX4防水等级测试。 l 外壳由国产优质钢板加工而成，表面喷涂烤漆，美观耐用。 l 内箱和转台及涉水部分全部采用SUS304#不锈钢板，同时确保长时间使用不生锈。 l 摆管驱动采用国产优质步进电机，摆管速度，角度精准可调，并不存在失步问题（失步：会造成摆管动作失常，撞向中间的转台轴，造成设备损坏） l 供水管路上装有过滤器，能过滤水中的杂质，防止喷嘴堵塞。 l 转台使用步进电机，速度可以触摸屏上设定，并能控制正反向转动（适合带样品通电测试，防止绕线）。 l 试验箱安装有样品电源插座（AC220,10A）样品电源通断电时间可程序控制功能：通电0-999min----停电0-999min（适用于样品在测试在需要通断电测试）。 l 试验箱内安装有LED防水照明灯，门上有大面积的观察窗，方便对测试样品的观察。 l 设备自带水箱，循环用水，无需建专业防水试验房。水箱有高、低水位报警监测，有效防止水泵缺水干转而损坏。 l 核心控制元件采用7寸触控屏+松下PLC，电器元件采用如LS、欧姆龙等进口品牌，接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。 l 触摸屏控制功能：自主开发的IPX防水等级测试操作界面，直接选择防水等级，就可以自动按照标准条款中的防水等级条件进行试验。 |
