等级

简要描述

定义

IPX0

没有防护

/

IPX1

对垂直下落水滴的防护

垂直下落水滴向机壳没有有害影响

IPX2

当机壳向上倾斜 15° 时，

对垂直下落水滴的防护。

当机壳由任何一边向上倾斜 15°时，垂直下落的水滴将没有有害影响

IPX3

对±60°淋溅水的防护

淋溅水由垂直方向向任何一侧倾斜直到 ±60°喷向机壳没有产生有害影响。

IPX4

对任意方向淋溅水的防护

喷射水由任意方向±180°喷向机壳没有有害的影响

IPX5

对喷水的防护

水枪由任何方向射向机壳，不产生有害影响

IPX6

对强烈喷水的防护

高压水枪由任何方向射向机壳，不产生有害影响

IPX7

对暂时浸泡影响的防护

当机壳在标准压强和时间条件下，暂时浸泡水中，进水量不可能产生有害影响

IPX8

持续浸泡影响的防护

在制造者和用户协商的条件下，该条件将比特征数字7的条件严酷，机壳持续浸入水中，进水量将不可能产生有害的影响

IPX9K

高温高压水枪的防护

四个喷嘴沿标准图纸角度分布(0°、30° 、 60°、90°)冲淋水温可高达80℃C土5°C。

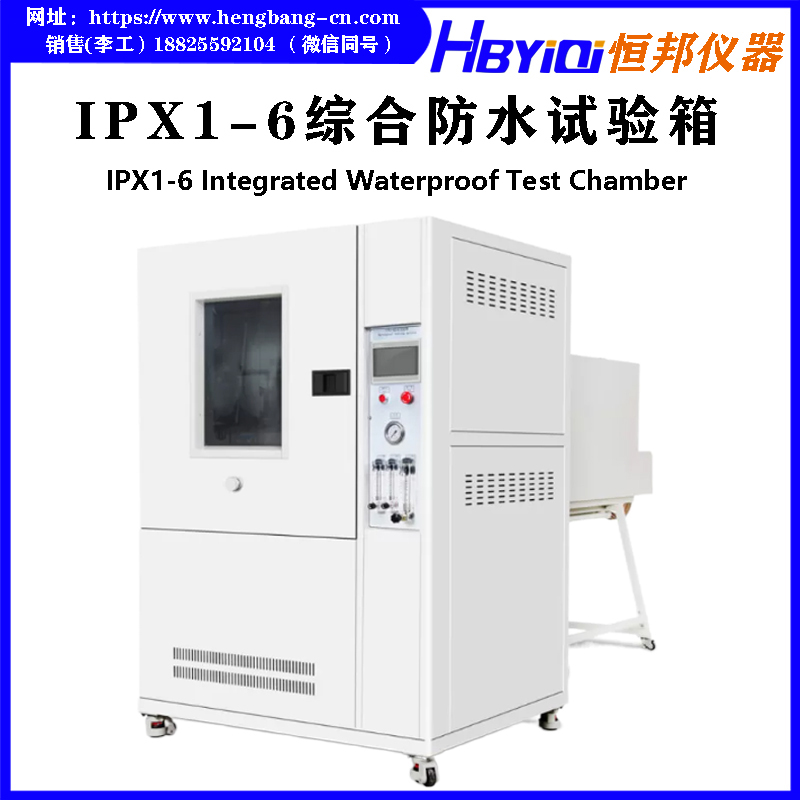

设备功能

适用于进行产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6六个防水等级测试

参数

内箱尺寸

长900*进深900*高1050mm

外尺寸

约 长1350*进深3700*高1920mm

转台直径

￠400mm

转台最大承重

50KG

转台升降高度

500-800 mm

转台可倾斜度

0°或15°（水平方向）

转台速度

1 -5r/min（精准可调）

转台转动方式

一直正转 / 正反转交替 / 间歇转动

流量调节方式

采用带调节面板流量计实现手动调节流量

测试时间

0-999 min

设备总质量

250kg

IPX12参数

滴雨板面积

600*600mm

IPX12喷孔尺寸

直径0.4mm

滴水孔间距离

20*20 mm

降雨量

IPX1=1mm/min；IPX2=3mm/min

滴雨板升降方式

不可升降（固定式）

IPX34参数

摆管半径尺寸

R400mm

R400摆管流量

IPX3=1.1L/min±5%；IPX4=1.8L/min±5%

喷水孔径尺寸

0.4mm

喷水孔径间距

50mm

摆管内径

15mm

摆管角度

120º（IPX3）、350º（IPX4）

摆管摆动速度

240°来回4S、720°来回12S（精准控制）

IPX56参数

IPX5喷水孔径

6.3mm

IPX6喷水孔径

12.5mm

IPX5喷水流量

12.5±0.625L/min

IPX6喷水流量

100±5L/min

水压（Mpa）

按规定水流量调节

喷水距离

2.5米（喷嘴离转台中心距离）

喷枪固定方法

机械固定（程序设定、调节喷枪角度）

电气参数

设备电源

380V±10%,50Hz

试验样品电源

220V±10%,50Hz

设备功率

3.0KW

安全保护功能

漏电保护、缺水保护、短路保护
