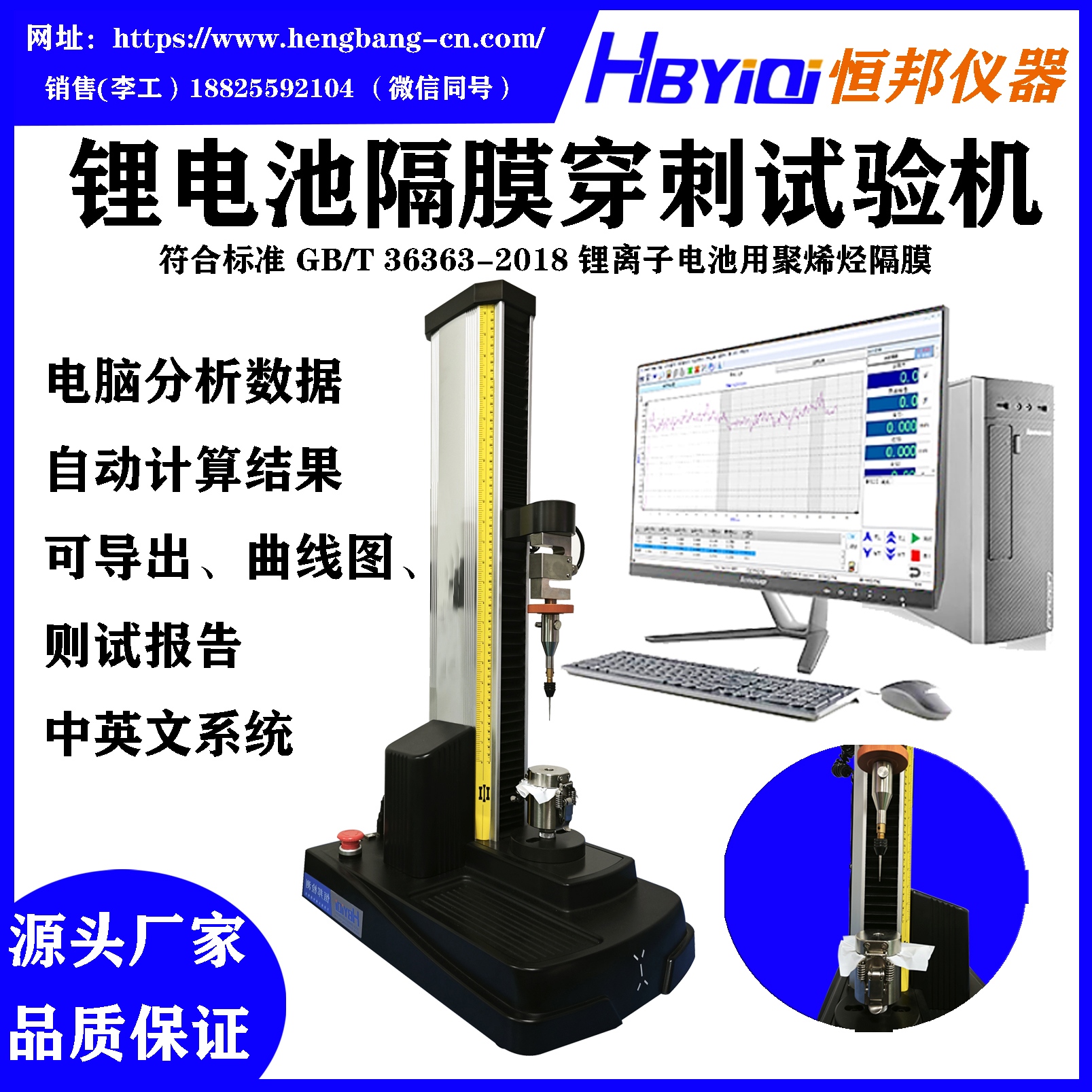

产品简介：

隔膜拉伸穿刺试验机采用触摸屏控制，专业应用于适用于电池物料拉力试验，其测试原理是将样品安装在固定夹具上，然后使用夹具夹好产品以规定的速度测试样品，通过测得的最大峰值来评估注产品强度。

本机采用高精度力值传感器，通过微电脑测控技术，精密滚珠丝杆传动，高效静音马达驱动，具有测试简便，力值精准，速度恒定，造型美观，运行平稳安静等诸多优点。

应用了电子测控技术，液晶屏显示力值、位移及速度，速度在1-500mm/min任意设定。微型打印机打印测试报告，功能齐全、结构简单、操作维修方便。

可做极耳，隔膜，极片，铝塑膜，等物料拉伸、剥离、穿刺力测试。

符合标准：

GB/T 36363-2018 《锂离子电池用聚烯烃隔膜》测试标准。

主要技术参数：

容    量：  5kgf、10kgf、20kgf、50kgf（任选其一）

分 解 度：  1/200000

精    度： ≤±0.5%

测试行程： 400mm

夹具宽度： 25mm

显    示： 中文及英文，LCD液晶显示

测试速度： 1.00～500.00 mm/min可任意设定

位移显示： 0.001mm

速度精度： ±1%

功    率： 额定200W

外形尺寸： 450×400×990mm

重    量： 35KG

电    源： AC220V,50HZ,1A

仪器配置：

主　　 机：1台

治     具：拉伸治具1副，穿刺治具1副

电 源 线：1条（220V 10A)

使用说明：1本

性能特点：

触摸屏显示，实时力值、峰值、速度、测试次数、曲线直观显示。

设计人性化，操作简单易行。

仪器存储：40次测试结果，可删除任意一组或多组。

打印输出：自带微型热敏打印机输出。

力量单位：N、kN、kgf、gf、lbf可选。

位移单位：mm、cm、in可选

强度单位：Pa、kPa、Mpa、kgf/cm2、lbf/in2可选。

保护措施：超行程保护，超力值保护，超时间保护，外限位保护等多等保护方法。

高灵敏度，瞬时判定衰减自动停机

产品软件优点：

全中文或英文直观显示，适合国内外使用！

测试、上升、下降、回位速度任意输入设定，精准控制。

测试完成自动快速回位，避免长时间等待，加快测试效率。

测试结果：测试完成自动记录并保存，无须手工存储。

多测试项目，多单位可选，满足多种测试标准。

精度高:采用高精度S型传感器，最大精度可达0.25%。

内置专用校准模式，便于第三方计量校准机构对仪器进行校准认证。

产品硬件优点：

台湾TBI高精度滚珠丝杆传动，高效、耐用，直线度高。

微步细分电机，噪音低，振动小，使用寿命长。

高精度S型合金钢传感器，精度高，抗外力、抗超载能力强。

机器外箱采用A3钢板+铝型材外罩，静电喷粉吸塑涂装，造型美观大方。
                                                                                                                                       锂电池隔膜耐穿刺强度测试方法：

将直径为10mm的试片安装在样膜固定夹环上，然后用直径1.0mm，直径顶端半径为0.5mm的钢针，以（50±5）mm/min的速度去顶刺，读取钢针穿透试片的最大负荷。测试片数5个以上，取其算术平均值。穿刺强度试验装置如下图所示：
